Aplikace sítové techniky firmy Euro SITEX

U příležitosti veletrhu EXPO 2010 si dovoluji čtenáře velmi stručně seznámit s nejzajímavějšími aplikacemi sítové techniky, týkající se třídění na polyuretanových sítech.

Výhoda třídění na PU sítech ve srovnání s ocelovými síty spočívá v jejich poměrně snadné instalaci, vysoké životnosti, nízké hlučnosti, samočistím efektu apod. PU síta se používají pro suché i mokré třídění drceného či nedrceného materiálu a k odvodňování. Síta lze vyrobit falcovaná (rozměry sít se přizpůsobí rozměrům třídiče) ale také je lze dodat v modulovém uspořádání, což je dnes nejmodernější trend. V základní nabídce firmy Euro SITEX je polyuretanový stavebnicový systém Clip-Tec.

Systém Clip-Tec

U tohoto druhu sít za nejzajímavější považuji přestavbu stávajících třídičů, osazených ocelovými síty na tento modulární systém. Vlastní přestavba spočívá v odstranění všech prvků starého způsobu upínání sít. Následně se po rozměření do třídiče přivaří (či přišroubují) ocelové trubkové nosníky. Do nich se instalují adaptační lišty a mezi ně se vloží jednotlivé sítové moduly, které mají standardní rozměr 300 × 1000 mm (krajová se přizpůsobí rozměrům třídiče) (obr. 1). Bočnice třídiče jsou kryty stranovými polyuretanovými lištami. Vlastní přestavbu lze na provozovně zvládnout svépomocí za jedinou směnu.

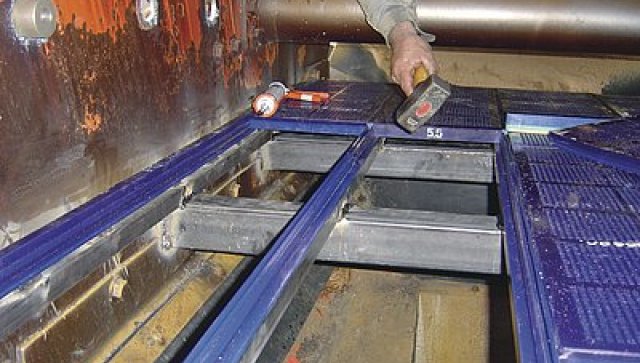

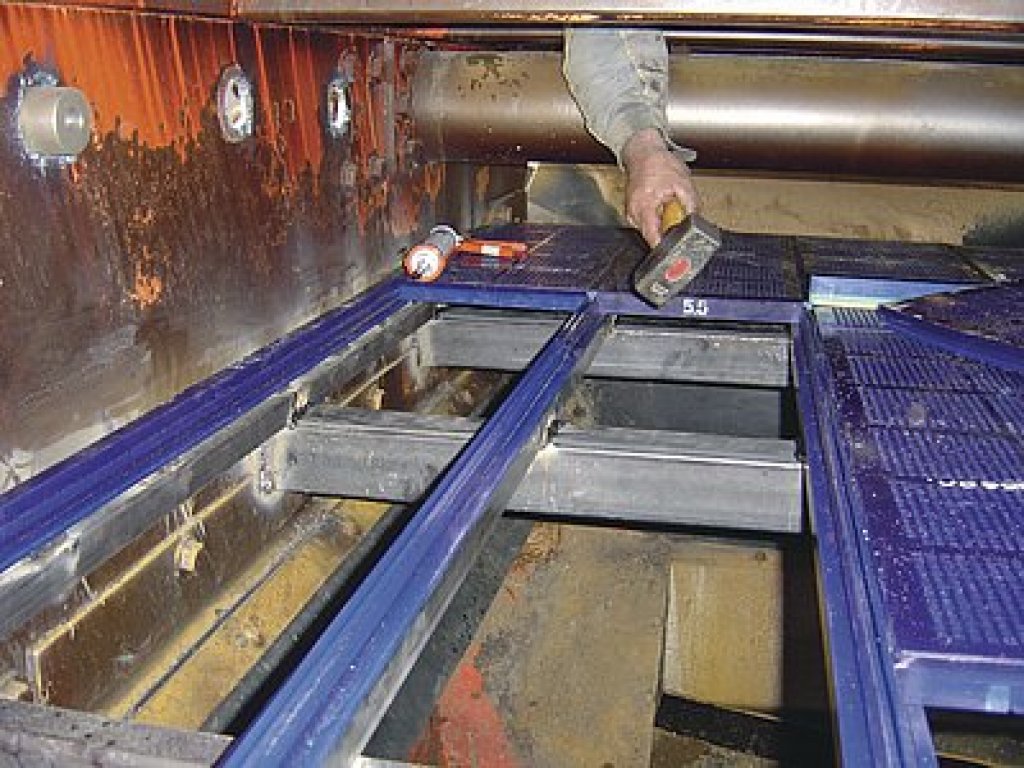

Obr. 1: Přestavba třídiče na standardní Clip-Tec moduly

Kombinovaný systém DUO

Pro třídění velmi abrazivních materiálů a velké vstupní zrno je vhodný kombinovaný systém DUO, který lze dodat ve stavebnicové formě (typu Clip-Tec), ale také jako upínané síto (obr. 2). U něj jsou v sobě spojeny vynikající vlastnosti polyuretanu a gumy. Sítové moduly jsou k sobě slepeny a mají nosnou část odlitou z polyuretanu s vnitřním armováním a třídící část je zhotovena z gumy. I když je odolnost proti abrazi u polyuretanových a gumových sít stejná, hlavní výhoda systému DUO spočívá v tom, že síto je plně funkční až do doby úplného obroušení gumy.

Obr. 2: Upínaná DUO síta

Varianta Clip-Clean

Speciální variantou systému Clip-Tec je jeho provedení ve variantě Clip-Clean, která zabraňuje ucpávání sítových ploch při třídění materiálu s přírodní vlhkostí, a to zvláště v případech třídění těžko tříditelných materiálů např. písek těžený přímo ze stěn (zvýšená vlhkost), drobné frakce (drcené kamenivo), recykláty.

Princip síta: na nosném polyuretanovém rámu je přilepena perforovaná membrána, která je zespoda oklepávána jednou nebo dvěmi polyuretanovými koulemi. Ty jsou zafixovány do rámu sítového modulu a lze je snadno vyměnit. Oklepem membrány je zabráněno ucpávání sítové plochy, která je tak udržována bez zaklínovaných zrn (obr. 3).

Obr. 3: Funkční Clip-Clean síta, v dolní části fotky lze pozorovovat ucpaná běžná PU síta

Prstové síto

Speciálním druhem síta je prstové síto, které se hojně používá na odhliňovačích. Na nich se totiž klasická drátěná síta díky přítomnosti velkého množství jílovitých složek rychle a snadno ucpou. Prstová síta se neucpávají a jejich třídící výkon je vysoký. Lze je individuálně přizpůsobit šířce třídiče a při výměně opotřebovaných sít se mění pouze moduly prstových sít (otěruodolné tyče v polyuretanovém loži).

Naše navržené řešení spočívá v instalaci ocelových nosníků a modulů prstových sít a to přímo na stávající hrubotřídič (šroubují se). Další výhodou je, že nastavení sklonu nosníků prstových sít lze ještě dodatečně měnit (obr. 4).

Obr. 4: Prstové síto

Pro bližší informace je vám k dispozici školený tým odborníků firem Euro SITEX Příbram (pro region Čechy) a Screen servis Olomouc (pro region Morava).

Kontakty:
Euro SITEX s.r.o.
K Podlesí 630, 261 01 Příbram
Tel.: +420 318 494 108
Fax: +420 318 494 100
E-mail: kleckaeurositex.jpg
