Laserový nivelátor Herkules

Stroje pro úpravu terénu, polních a lesních cest slatiňanské firmy N.O.P.O.Z.M. s.r.o. HERKULES SUPER a HERKULES PLUS se v praxi osvědčily. Jejich úpravou a osazením nivelačního systému vznikl laserový nivelátor HERKULES.

Firma N.O.P.O.Z.M. s.r.o. Slatiňany

vyrábí a prodává zemědělskou a komunální techniku. Nyní rozšířila nabídku vyráběných strojů o laserový nivelátor HERKULES. Tento stroj navazuje na úspěšnou řadu strojů pro úpravu terénu, polních a lesních cest HERKULES SUPER a HERKULES PLUS.

Laserový systém firmy GEODIS Brno

Laserové navádění stroje dodala společnost GEODIS Brno².Nivelátor HERKULES využívá dva laserové snímače propojené přes elektromagnetické ventily s hydraulikou stroje. Dva hydraulické válce umožňují přesné rovnání terénu v podélné i příčné ose při jednom přejezdu.

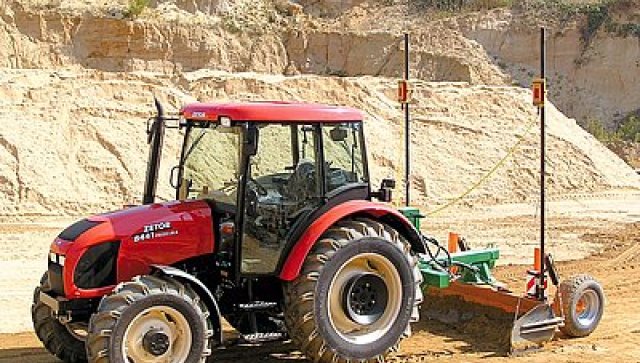

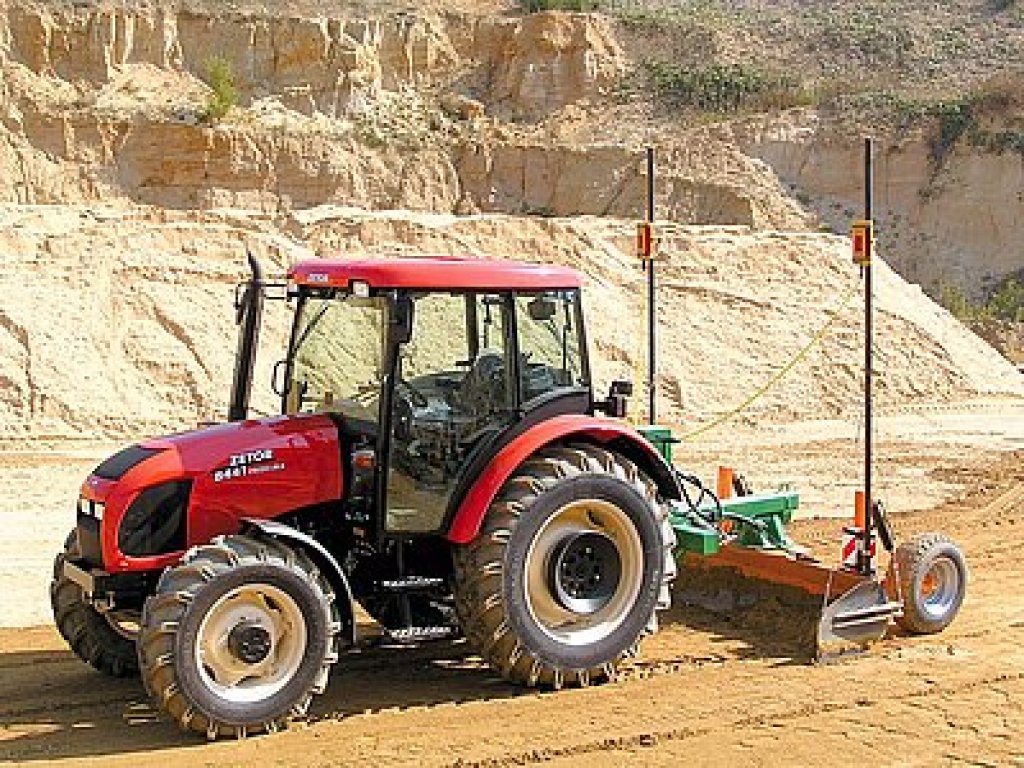

Nivelátor HERKULES a ZETOR 8441 PROXIMA

Nivelátor je agregován s traktorem ZETOR 8441 PROXIMA. Toto spojení umožňuje pracovat jak v otevřeném terénu, tak při zakládání staveb nebo vzhledem ke své obratnosti i v uzavřeném objektu. Stroj je zavěšen na tříbodovém hydraulickém závěsu traktoru. To umožňuje, aby obsluha rozhrnovala materiál přímo z navezené hromady. Nivelace je zajištěna pomocí dvou hydraulických válců do kterých je přiváděn olej z hydraulického rozvaděče.

Režimy ovládání rozvaděče

Ovládání rozvaděče je manuální pro transport stroje nebo při provádění hrubého urovnání pozemku.

Automatický režim ovládání rozvaděče umožňuje přijímaný signál laserového paprsku. Snímače signálu snímají odchylku od požadované roviny, rozvaděč přivádí požadované množství oleje do hydraulických válců, které ovládají pojezdová kola nivelátoru.

Vychýlení radlice

Další hydraulický válec umožňuje celkové vychýlení radlice nivelátoru mimo obrys traktoru až o jeden metr. Lze tak upravit i terén těsně kolem obvodových či opěrných stěn.

Využití nivelátorů HERKULES

Nivelátory HERKULES nacházejí využití při úpravě velkých rovinných ploch jako jsou hřiště a parkoviště. Dále při budování a úpravě lesních a polních cest, kdy zajišťují správný sklon pro odvodnění cest. Výrazně usnadňují zakládání rozlehlých staveb, opět včetně potřebného vyspádování plochy pod vlastní stavbou i v jejím okolí. Schopností nivelátorů lze s výhodou využít i při budování souborů rodinných a bytových domů.

Kontakty:
N.O.P.O.Z.M. s.r.o.
Sečská 149, 538 21 Slatiňany
Tel.: 469 681 544
Fax: 469 681 327
E-mail: zmslatinanyiol.cz
