Mobilní betonárny EUROMIX
| Autor: Bc. Pavel Mráz Fotografie: Archiv firmy Kontakt: SBM MINERAL PROCESSING GMBH |
 |
Rakouská společnost SBM Mineral Processing GmbH, která se zabývá výrobou betonáren již více než dvacet let, se v posledních letech specializuje na výrobu mobilních betonáren s názvem EUROMIX. Tyto betonárny nejsou mobilní pouze názvem, ale jedná se o skutečné mobilní zařízení, které je možné dopravit na místo, nainstalovat a zprovoznit během jednoho dne. |
Možnost vyrábět beton přímo na stavbě a mít možnost v extrémně krátké době, dle aktuální potřeby, změnit lokalitu nasazení betonárny, navíc s minimálními náklady na montáž, demontáž a přepravu, se stává stále žádanější, což potvrzuje vzrůstající zájem o tato plně mobilní zařízení.

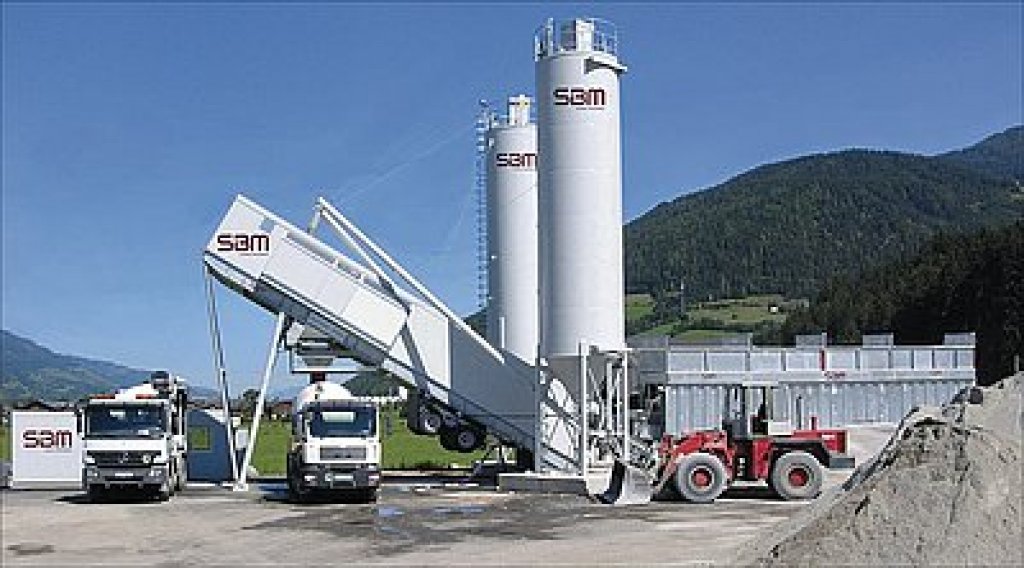

Mobilní betonárna EUROMIX 2000
Charakteristika výrobní řady
Výrobní řada mobilních betonáren EUROMIX pokrývá výkonový rozsah 60 – 250 m3/h dle typu zařízení a je samozřejmostí, že betonárny SBM – EUROMIX splňují nejvyšší standardy kvality dle EN 206 pro všechny typy betonů.
Z ekonomického hlediska jsou tyto betonárny výhodné především pro stavby s celkovým požadavkem na dodávku betonu vyšším než 3000 m3.
Výrobní řadu mobilních betonáren EUROMIX charakterizuje především:
- pouhých 480 minut potřebných k instalaci kompletní betonárny !!!
- možnost instalace v jakémkoliv terénu, který je přístupný pro nákladní vozidla, bez nutnosti budovat pevné základy,
- excelentní mobilita díky speciální konstrukci s vlastními kolovými podvozky resp. v kontejnerovém provedení,
- rozsáhlé volitelné příslušenství např. různý objem násypek, příslušenství pro zimní provoz apod.,
- vysoká variabilita a přizpůsobivost požadavkům stavby,
- velká odolnost a dlouhá životnost zařízení, které je konstrukčně navrženo pro možnost častých přesunů,
- vybavení nejmodernějšími komponenty,
- jednoduchá obsluha a údržba.
Sestava EUROMIX 2000 obsahuje také standardně 2 mobilní cementová sila a dělený kontejner pro klimatizovaný velín s přísady
Přeprava a instalace
Mobilní betonárny EUROMIX jsou vyráběny ve dvou konstrukčních variantách:
Kontejnerové provedení – jedná se o typy EUROMIX 1000 a EUROMIX 1600, kde míchací jednotka a násypky jsou v rozměrech standardního kontejneru, tzn. s přepravní šířkou 2,5 m.
Mobilní betonárna EUROMIX 3000 CC, kontinuální výkon dle EN206: 250 m3/h, šaržový 130 m3/h
K přepravě betonáren EUROMIX 2000, EUROMIX 3000 a EUROMIX 4000 se využívá vlastní kolový podvozek, který je již součástí konstrukce míchací jednotky i násypek a je homologován pro silniční provoz. Přepravní šířka je 3,0 m resp. 3,5 m (u typu EUROMIX 4000).
Cementová sila jsou u obou variant přepravována jako samostatná transportní jednotka na podvalníku včetně namontovaného šnekového dopravníku a žebříku. Pro instalaci betonárny není nutné budovat žádné pevné základy. Zjednodušeně řečeno tam, kde může projet nákladní vozidlo, je možno postavit mobilní betonárnu EUROMIX.
Schema
| Typ | teoretický výkon dle EN 206 | kapacita míchačky | provoz | provedení |
| EUROMIX 1000 | 65 m3/h | 1,0 m3 | dávkový | kontejnerová |
| EUROMIX 1600 | 80 m3/h | 1,67 m3 | dávkový | kontejnerová |
| EUROMIX 2000 | 100 m3/h | 2,25 m3 | dávkový | na podvozku |
| EUROMIX 3000 | 130 m3/h | 3,0 m3 | dávkový | na podvozku |
| EUROMIX 4000 | 170 m3/h | 4,0 m3 | dávkový | na podvozku |
| EUROMIX 3000 CC+ | 250 m3/h | 1,0 m3 | kontinuální | na podvozku |
| 130 m3/h | dávkový |
Tab. 1: Typová řada betonáren SBM – EUROMIX
Konstrukce
Konstrukce betonáren EUROMIX je navržena tak, aby bylo dosaženo maximální možné kvality a současně vysoké odolnosti pro předpokládané častější přesuny. V ocelové konstrukci, která je kompletně galvanicky pozinkovaná, jsou pevně předinstalovány veškeré technologické rozvody, jejichž propojení je provedeno pomocí zástrček, konektorů a BUS systému pro rychlou a bezpečnou instalaci.
Řízení výroby betonu je řešeno mikroprocesorovým ovládáním s možností výměny dat a provádění dálkové kontroly a údržby pomocí modemu. Instalace násypek je možná v ose s míchací jednotkou popř., při nedostatku místa, kolmo na míchací jednotku. Pro navážení materiálu jsou násypky přístupné z obou stran. Přístup vozidel pod výsypku z míchačky pro odvoz vyrobeného betonu je možný ze tři stran. Specifickým zařízením výrobní řady je betonárna s označením EUROMIX 3000 CC+, která je konstrukčně navržena pro kontinuální výrobu betonu s výkonem až 250 m3/h, s možností i standardní dávkové výroby betonu.
Všechny typy betonáren EUROMIX jsou konstrukčně připraveny pro připojení až 4 ks cementových sil.
U EUROMIX není nutno budovat pevné základy
Násypky
Pro optimální provoz betonáren EUROMIX nabízí SBM násypky s volitelným objemem 64 až 380 m3. Ve standardní dodávce je objem násypek zvolen v souladu s kapacitou betonárny. Násypky jsou čtyřkomorové a jejich snadná přepravitelnost a rychlá instalace je samozřejmostí. Násypky jsou dodávány v provedení kontejnerovém (pro EUROMIX 1000 a 1600) nebo s vlastním vestavěným kolovým podvozkem obdobně jako u míchacích jednotek. Násypky v tzv. skandinávském provedení jsou konstrukčně vybaveny pro provoz při náročných klimatických podmínkách v zimním období.
Volitelné příslušenství
Rozsah dodávky betonárny je možné dle požadavku doplnit o další příslušenství:
Pro zimní provoz je to doplnění zásobníkové a míchací jednoty izolačními panely, přičemž část zateplení je již součástí standardního provedení.
Pro zimní provoz se jako volitelné příslušenství dodává vytápěcí jednotka a dokompletování izolace zařízení
Pro úplnou nezávislost betonárny je možné dodat externí zásobní nádrž provozní vody a diesel agregát pro výrobu a dodávku elektrické energie.
Pracoviště obsluhy může být umístěno v kontejneru, který je kombinovaný s prostorem pro skladování a dávkování přísad.
Betonárnu je možno doplnit o mobilní jednotku pro recyklaci zbytkového betonu v konstrukčním provedení s vymývacím bubnem a výkonem 11 m3/h nebo se šnekem a výkonem 16 m3/h.
Kontejnerová betonárna EUROMIX 1600 s míchačkou BHS o kapacitě 1,67 m3 s výkonem 80 m3/h
Realizace
V současné době je v České republice a na Slovensku v provozu deset betonáren EUROMIX, které provozují společnosti Frisbeton, Holcim, Strabag, TBG Doprastav, Kámen Zbraslav, Alas a Skanska.
Kontejnerová betonárna EUROMIX 1600 s míchačkou BHS o kapacitě 1,67 m3 s výkonem 80 m3/h
Poslední dodávka byla zrealizována na podzim loňského roku pro společnost Skanska DS, kde se jednalo o typ EUROMIX 4000, který byl ihned nasazen na výstavbu dálnice D47 do Ostravy. Bezprostředně na to v únoru 2009 Skanska DS podepsala kontrakt na dodávku další betonárny EUROMIX 4000, která bude dodána v dubnu tohoto roku. Vzhledem k tomu, že převážná většina dodávek byly zrealizována v posledních letech, je zřejmé, že nabízená skutečná mobilita betonáren SBM – EUROMIX se stává při ekonomických úvahách velmi důležitým rozhodovacím faktorem.
Nejedná se pouze o případy plánovaného krátkodobého nasazení, jako tomu bylo např. v případě rozšíření vídeňského letiště ve Schwechatu. Zde bylo nutno dodat 19 000 m3 betonu pro podkladní vrstvu a 6 000 m3 betonu pro vrchní vrstvu v nejvyšší kvalitě v průběhu maximálně 15 dnů, což znamenalo průměrný výkon 1650 m3, které byly vyrobeny dvěma betonárnami EUROMIX 2000.
Excelentní mobilita a přizpůsobivost betonáren EUROMIX má také zcela zásadní význam v situacích, kdy dochází k neplánovaným změnám v časovém plánu výstavby popř. i k přerušení nebo zastavení výstavby. V těchto případech je pak možno velmi rychle a s minimálními náklady betonárnu přemístit a využít v jiné lokalitě. Mobilita a úspora nákladů na přepravu, montáž a demontáž je pak u betonáren SBM-EUROMIX bezkonkurenční.
Míchací jednotka, zásobníková jednotka pro kamenivo a silo včetně šnekového dopravníku a žebříku v transportní poloze
V dalším pokračování budeme informovat podrobněji o jednotlivých částech mobilních betonáren EUROMIX, průběhu instalace a zkušenostech uživatelů.
Pozvánka na veletrhy
Společnost SBM Mineral Processing GmbH zve všechny zájemce na jarní veletrhy:
MAWEV, Kottingbrunn, ve dnech 25. 3.–28. 3. 2009, volná plocha, stánek A30
INTERMAT, Paris, ve dnech 20. 4.–25. 4.2009, umístění 3E064
Těšíme se na Vaši návštěvu!
