Neuenhauser - moderní technika pro třídění a promíchávání

Firma Neuenhauser Maschinenbau GmbH na základě předchozích zkušeností vyvinula celou řadu třídících a drtících lopat Twister. Zareagovala však i na stále se zvyšující požadavky třídit lepivé suroviny a odpady a po předchozích zkušenostech se stacionárními hvězdicovými třídičkami vyvinula mobilní hvězdicové třídiče Superscreener.

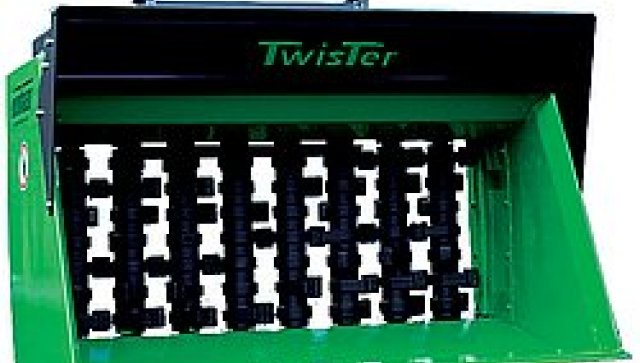

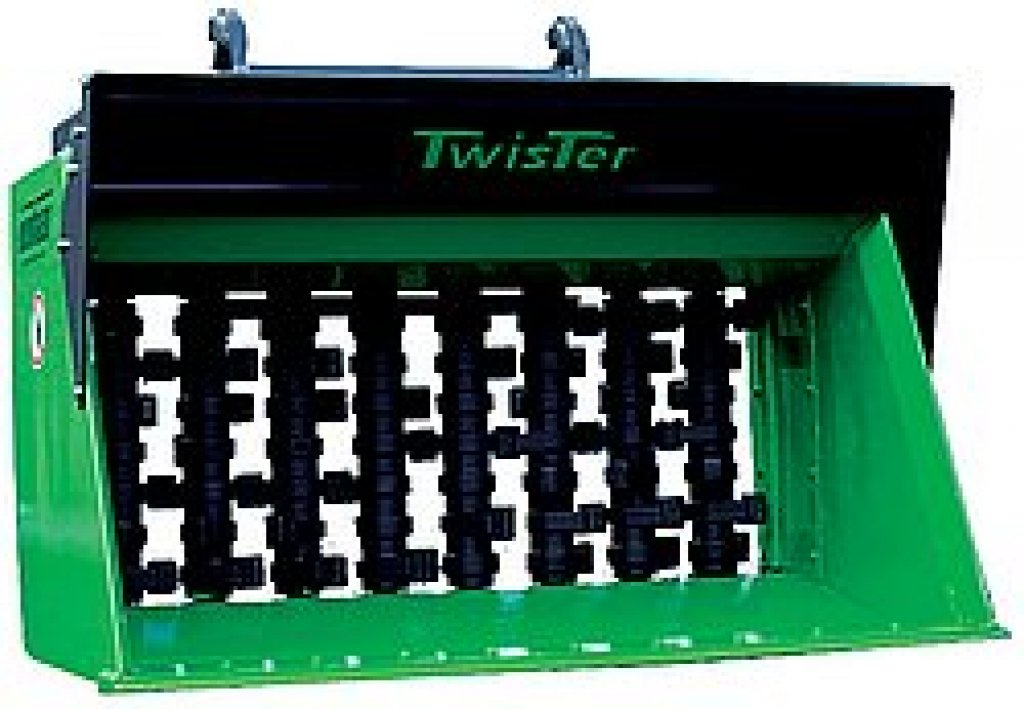

Twister - třídící a drtící lopaty

Firma Neuenhauser Maschinenbau GmbH na základě předchozích zkušeností vyvinula celou řadu třídících a drtících lopat Twister, které se používají jak u kolových nakladačů, tak i u bagrů. Pro zvláště lepivé a obtížně drtitelné materiály se používají lopaty s kladivy – MUDBUSTER.

Konstrukce třídící lopaty nebo lžíce je stejná. Ve dnu jsou zabudovány poháněné hřídele s disky a pracovními zuby nebo kladivy, které surovinu rozrušují (drtí), popřípadě promíchávají, provzdušňují a zároveň třídí. Podle účelu použití a druhu materiálu se volí rozteč disků na hřídelích a tvar zubů nebo kladiv. Toto zařízení je poháněno z hydraulického okruhu stroje.

Využití zařízení je mnohostranné

• Při stavbách inženýrských sítí se doposud část vytěžené zeminy odváží a ukládá za úhradu na deponii a nahrazuje se kvalitním zásypovým materiálem. Při použití třídící lopaty se vytěžená zemina rozruší, vytřídí a hned se použije na zásyp. Přitom od vytěžení až po provedení zásypu se používá jeden nástroj.
• Použití při rekultivaci a neutralizaci kontaminovaných zemin (vč. zaolejovaných), kde se zemina po vytěžení hned promíchává s přídavnou surovinou a celkově se provzdušní a zneutralizuje.
• Stavební suť s velkým podílem zeminy při třídění zalepuje sítové vibrační nebo bubnové třídiče. Též zpracování jílů je pro klasické třídiče problematické a toto je oblast pro nasazení třídících lopat.
• Asfaltový odpad – vzniklé desky při rekonstrukci vozovek se dají po rozdrcení a vytřídění dále zpracovávat.
• Drtících a třídících vlastností Twister se používá pro klasickou stabilizaci zeminy vápnem nebo cementem, pro drcení ztvrdlých solí, uhlí, kaolínu, bentonitu, vápence, slinku atd.
• Rozdrcení špatných sádrokartonových desek, skleněných lahví a střepů, rozmělnění škváry, odpadního pórobetonu a jejich současné protřídění atd.
• V malých kompostárnách se využívají pro drcení a promíchání bio-odpadu z komunálního odpadu, zeleného odpadu, dále pro následné překopávání a třídění kompostu. Patří sem i rozdrcení a zvločkování ztvrdlých kusů vodárenských kalů pro jejich další použití do kompostů.
• Výborně se hodí pro promíchání rašeliny a pro drcení kůry atd.

Vlastnosti lopaty TWISTER

Důležitou vlastností u lopat TWISTER je snadná výměna zubů mezi disky nebo kladiv u MUDBUSTER. Jejich svislé hřídele jsou krátké a neprohýbají se tolik jako vodorovné. Hydromotory jsou umístěny nahoře, takže je k nim snadný přístup. Tím je dán i stále stejný profil lopaty a nedochází k pěchování těženého materiálu.

Lopata MudBuster

Velikosti lopat TWISTER

Správnou velikost doporučí výrobce dle hmotnosti nosiče. Lopaty TWISTER jsou univerzální. Každá lopata má základní upevňovací desku a dle příslušného stroje se volí adaptér. Rozteč mezi disky na hřídelích se volí dle požadavku na výsledný materiál.

K dalším volitelným prvkům běžně patří:

• Možnost doplnit lopaty o zuby.
• Pro vysoce abrazivní zpracovávané suroviny aplikace materiálů typu HARDOX.
• Plechový nádstavec za účelem zvětšení objemu lopaty (pro zpracovávání kompostů).
• S-Modul, který umožňuje změnu směru otáčení hřídelí, což zvětšuje výkon až o 70 %. Bez této varianty je naopak lepší promísení substrátů.

Třídění suti lopatou Twister

Třídící a drtící lopaty se prosazují svojí univerzálností, pohyblivostí a možností nasazení v zástavbě např. při zpracování vytěžené zeminy, která byla dříve odpadem na zásyp.

Superscreener - hvězdicová třídící technika

Vzrůstající zájem o důsledné vytěžení surovin a požadavek na veškeré třídění odpadů vede zpracovatelské firmy k využívání hvězdicových třídících strojů, které jsou schopné prosévat těžkotříditelné a lepivé materiály. Zde firma Neuenhauser Maschinenbau GmbH navázala na předchozí zkušenosti se stacionárními hvězdicovými třídičkami a vyvinula mobilní třídiče Superscreener, které jsou 2 nebo 3 frakční.

Gumová hvězdice

U těchto strojů jsou gumové hvězdice nasunuty na poháněcích hřídelích, které potom tvoří prosévací pole. Tříděný materiál je unášen po povrchu hvězdic. Velikost frakce je dána mezerami mezi hvězdicemi, ale dá se ovlivnit i jejich otáčkami, které jsou plynule regulovatelné. Důležité jsou též čistící hřebeny, které zaručují bezproblémový chod i při zpracování mokrých a tudíž lepivých surovin. Tím vznikají úspory pro uživatele, jelikož neztrácí čas čištěním stroje od nalepeného materiálu, jak je to u vibračních nebo bubnových třídičů. Podobná situace je v štěrkovnách a pískovnách a u stavební suti, kde je v materiálu velký podíl pevných nebo hlinitých částí. Superscreener zpracovává takovou surovinu bez problémů.

Unášený materiál na hvězdicovém prosévacím poli

Využití je všude tam, kde stávající prosévací technika selhává

• V odvalech, kde je velké množství surovin spolu se zeminou, a přitom zabírají velké plochy. Po roztřídění Superscreenrem získáme suroviny, zmenší se plocha nutná pro odvaly a zemina se dá lépe využít.
• Při termické úpravě kontaminovaných zemin se uspoří za jinak bezúčelný ohřev kamení, které obsahují.
• Při recyklaci stavební suti.
• Při odstranění skrývky na stavbách, štěrkovnách a pískovnách.
• Pomáhá při třídění komunálního odpadu a spálených odpadů ve spalovnách.
• Skládky sintrů a popílků atd.

Zpracování odvalů v lomu

Pro úplnost dodáváme, že použitelnost je i mimo stavební sektor. Jsou to též oblasti s těžko tříditelným materiálem:

• Kompostárny.
• Zpracování rašeliny, kůry, kalů, uhlí.
• řídění štěpky, jak např. pro výrobu OBS desek, tak i pro elektrárny na spalování biomasy atd.
• Při třídění komunálního odpadu bývá v tříděné surovině velké množství plastikových sáčků, které odběratelům kompostu vadí. Tyto plastikové sáčky během třídění odsává ventilátor.

Ve všech případech není u Superscreenru nutná trvalá obsluha. Řidič bagru či nakladače si dálkovým ovládáním řídí pohon dávkovacího (podávacího) pásu, sklápění přídavného roštu aj. U hvězdicového třídiče s pásovým podvozkem si reguluje rychlost popojíždění. Při větší vzdálenosti od řidiče se sám zastaví.

Třídění suroviny

Pohon stroje zajišťuje motor Caterpillar a běžně dostupné hydraulické prvky. Superscreener vyhovuje předpisům pro silniční provoz, má ABS brzdy, a tak se dá bez problémů převážet mezi pracovišti. Během 15 minut se dá jak uvést do plného provozu, tak i připravit k převozu.

Zákazník si může vybrat provedení mobilního stroje - návěs, přívěs, pásový podvozek, ale i lyžiny. Je možná i stacionární varianta, např. v třídírnách komunálního odpadu.

Superscreener díky schopnosti třídit „netříditelné" umožňuje přinést zisk za vytěžené suroviny, které doposud ležely ladem.

Zpracování skrývky
