Superscreener a Twister – třídiče pro lepivé a těžkotříditelné materiály

Se stroji firmy Neuenhauser Maschinenbau GmbH těžební firmy úspěšně zpracovávají suroviny, které mají velký obsah lepivých částí.

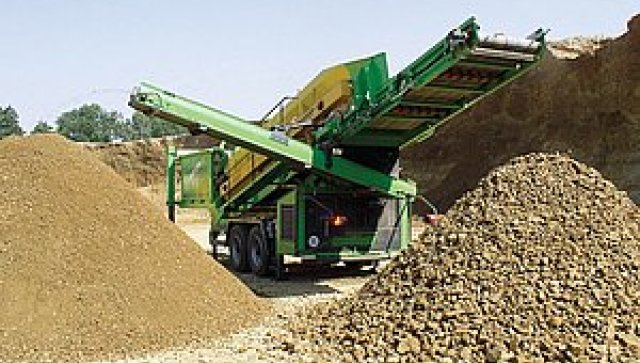

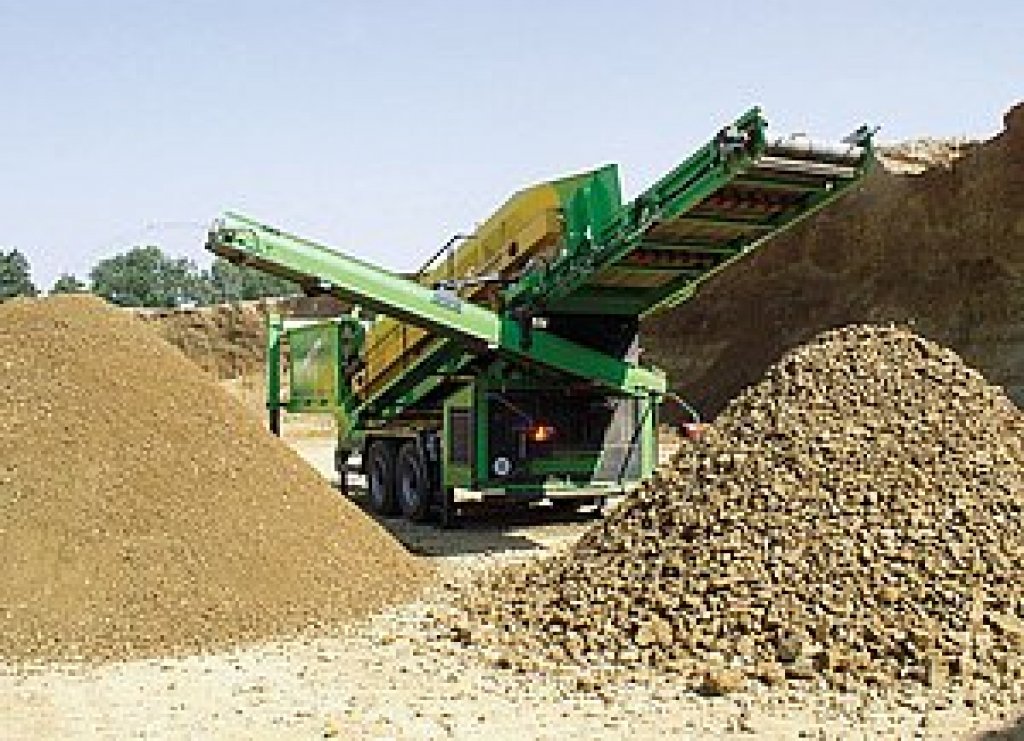

SuperScreener - řešení pro lepivý štěrk, odvaly a haldy

Problémy s lepivými surovinami se nevyhýbají ani zahraničním firmám. Mobilní dvoufrakční SuperScreener před nedávnem zajistil, že štěrkovna Kieswerk Bühne, která je součástí skupiny Lichtner Beton-Gruppe, mohla optimalizovat dodávku suroviny štěrku pro betonárky.

V době před jeho nasazením, kdy používala vibrační třídiče nebo bubnové prosévací zařízení, docházelo k výpadku dodávek surovin. Důvodem bylo zanesení sít díky velkému podílu hlinitých částí v těženém štěrku a nutnost jejich vyčistění. To se samozřejmě obzvláště projevovalo při velké vlhkosti suroviny. Také výstupní surovina vykazovala velký podíl nalepených jemných frakcí a tato frakce se nedala hospodárně odstranit. V následujícím úpravném procesu hlinitá část byla nákladně odstraňována. Tímo starým postupem se nedosahovalo potřebného výkonu.

Vlastní prosévání u SuperScreeneru je zajištěno rotujícími gumovými hvězdicemi. Zde jemný materiál (< 30 mm) propadává mezi rotujícími hvězdicemi na vynášecí pás. Hrubá frakce (> 30 mm) je díky rotujícím hvězdicím unášena na konec prosévacího pole k vynášecímu pásu. Zákazníkem požadovaná velikost frakce je dána roztečí hvězdic a tu je možné ještě částečně ovlivnit změnou otáček hřídelí s hvězdicemi. V tomto případě při větších otáčkách se dá získat frakce 0/25 mm a při nižších otáčkách se zvětší velikost frakce na 0/40 mm. Jinak velikost frakce je volitelná v rozmezí 0 - 120 mm. Další možností je během 30 min vyměnit prosévací pole, které je uchyceno třemi rychloupínači z každé strany, popř. nasadit pole pro třífrakční prosévací stroj.

Úspory u provozovatele

Zákazník ve výše uvedeném případě obdržel SuperScreener jako silniční návěs, aby mohl stroj lehce přemísťovat na různá pracoviště. Průměrný výkon je 150 t/hod. V následné operaci kuželový drtič pak bez nebezpečí zalepení rozdrtí hrubozrnou frakci.

Nasazení SuperScreeneru přináší tyto výhody:

• Zpracování suroviny s podílem lepivých částí.
• Minimální náklady na obsluhu a údržbu.
• Zisky z plynulé dodávky surovin pro zákazníky.
• Velký výkon.

Pro likvidaci odvalů a hald se u SuperScreeneru na násypný bunkr namontuje sklopný rošt, který provede hrubé předtřídění materiálu. U odvalů přináší výrazný zisk, který spočívá:

• V prodeji doposud nevyužitého kameniva.
• Ve zmenšení plochy na uskladnění odvalů.

Obdobná situace je u hald, kde pro další zpracovaní je potřeba oddělit prachovou část materiálu. Ostatně těchto vlastností SuperScreeneru – bezproblémové zpracování lepivých materiálů se využívá i v jiných oblastech. Např. při třídění štěpek, kompostů, zpracování sintrů atd.

Twister – třídící a drtící lopaty

Těžení kaolínu v Kettenbach/Taunus se provádí korečkovými bagry. Vytěžená surovina je skladovaná na haldách. Následně se surovina prosévá a odváží k plavení. Nasazením lopat TWISTER se sloučí operace a odpadá několikeré překládání. Vytěžený kaolín je z hald nabíraný lopatami TWISTER, které surovinu rozmělní přímo na korbu nákladního vozidla a zároveň vytřídí obsažené kamení. Dosahuje se tím značných úspor jak časových, tak i na nákladech za třídění a překládání.

Třídící a drtící lopaty Twister vyinula firma Neuenhauser Maschinenbau GmbH na základě předchozích zkušeností. Používají se u kolových nakladačů nebo rýpadel jako přídavné nářadí. Toto zařízení je poháněno z hydraulického okruhu nosiče.

Konstrukce třídící lopaty nebo lžíce je stejná. Ve dnu jsou zabudovány poháněné hřídele s disky a pracovními zuby nebo kladivy, které surovinu rozrušují (drtí), popřípadě promíchávají, provzdušňují a zároveň třídí. Podle účelu použití a druhu materiálu se volí rozteč disků na hřídelích a tvar zubů nebo kladiv. Pro zvláště lepivé a obtížně drtitelné materiály se používají lopaty s kladivy – MUDBUSTER.

Lopaty mohou mít bagrové zuby a dají se potom použít přímo k těžení rostlé zeminy.

Použití lopat:

• Třídění vytěžené zeminy při stavbě inženýrských sítí a její následné využití pro zásyp.
• Úprava kaolínu, jílů, bentonitu a jiných vazkých zemin.
• Rekultivace a neutralizace kontaminovaných zemin (vč. zaolejovaných), kde se zemina při vytěžení promíchává s přídavnou surovinou a celkově se provzdušní a zneutralizuje.
• Třídění a provzdušňování kompostů.
• Zpracování vodárenských kalů a jejich zapracování do kompostů.
• Třídění stavební sutě s velkým podílem zeminy.
• Rozdrcení starého asfaltu pro sfrézování vozovek.
• Těžba rašeliny, drcení kůry.
• Drcení ztvrdlých solí, uhlí, vápence, slinku, skla atd.

Přednosti lopaty TWISTER

Ekonomický přínos pro uživatele je sloučením vlastností – těžení materiálu a jeho následná úprava v jedné operaci.

Z hlediska údržby je snadná výměna zubů mezi disky nebo kladiv u MUDBUSTER. Jejich svislé hřídele jsou krátké a neprohýbají se tolik jako vodorovné. Hydromotory jsou umístěny nahoře, takže je k nim snadný přístup. Tím je konstrukčně dán i stále stejný profil lopaty a nedochází k pěchování těženého materiálu.

Velikosti lopat TWISTER

Lopaty mají 4 až 10 svislých hřídelí. Správnou velikost doporučí výrobce dle hmotnosti nosiče. Lopaty TWISTER jsou univerzální. Každá lopata má základní upevňovací desku a adaptér se navrhuje podle příslušného stroje. Rozteč mezi disky na hřídelích se volí s ohledem na požadovanou velikost výsledného materiálu.

Volitelné prvky u lopat Twister:

• Materiál HARDOX pro vysoce abrazivní zpracovávané suroviny.
• Možnost doplnit lopaty o zuby.
• Plechový nádstavec za účelem zvětšení objemu lopaty (pro zpracovávání kompostů).
• S-Modul, který umožňuje změnu směru otáčení hřídelí, což zvětšuje výkon až o 70 %. Bez této varianty je naopak lepší promísení substrátů.

Třídící a drtící lopaty Twister se prosazují svojí univerzálností v různých oborech, kde doposud bylo nutné provádět postupně několik operací. Zároveň umožňují zpracování i velmi vazkých materiálů, které se klasickou technologií nedaly ani třídit a promíchat. Pro velké objemy zpracovávané suroviny se používá stacionární zařízení BigBoy.
