Mezinárodní veletrh stavebních strojů BAUMA 2007 v Mnichově (část 2)

Zveřejněno: 29. 8. 2007

Ve dnech 23.–29.dubna 2007 se na výstavišti Mnichov-Riem konal již 28. mezinárodní veletrh stavebních strojů, strojů na výrobu stavebních hmot, stavebních vozidel, stavebního nářadí a zařízení pro báňský průmysl (mining) BAUMA 2007.

Dle závěrečné zprávy [7], publikované po ukončení veletrhu, vyplývá, že veletrhu se zúčastnilo 500 000 návštěvníků (o 20 % více než v roce 2004). Účast zahraničních účastníků stoupla o 30 %. Přijeli celkem ze 190 zemí světa. Přihlásilo se 3 041 vystavovatelů ze 49 zemí, při zvýšené účasti vystavovatelů ze zahraničí. Největší počet vystavovatelů byl z Německa, Itálie a Velké Británie. Z Česka bylo 17 vystavovatelů. Vzrostla i výstavní plocha. V halách bylo k dispozici 180 000 m2 (nově byly otevřeny další dvě haly) a na volné ploše 360 000 m2 (zvýšení o 10 % ve srovnání s rokem 2004).

Přínosem bylo rozšíření náplně o kompletní přehlídku nejnovějších zařízení pro povrchovou těžbu, podzemní dobývání, výstavbu tunelů včetně úpravárenské technologie a těžební a dopravní techniku (mining). Poprvé byla uspořádána i konference BAUMA FORUM zaměřená na nejnovější technologie a zařízení ve stavebním a báňském průmyslu. V rámci 60ti dílčích setkání se konference zúčastnilo 2 400 zástupců těchto odvětví a vyslechlo 70 přednášek.

Pohled na jednu ze vstupních hal výstaviště je na obrázku 1.

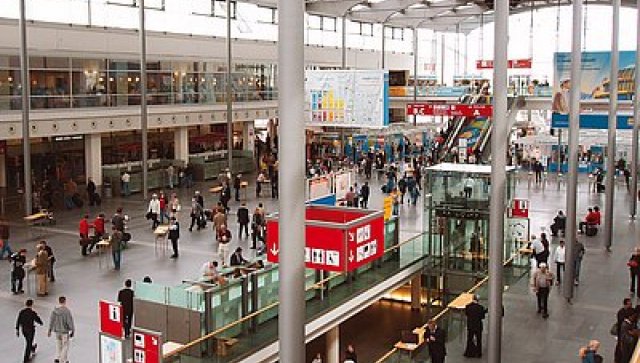

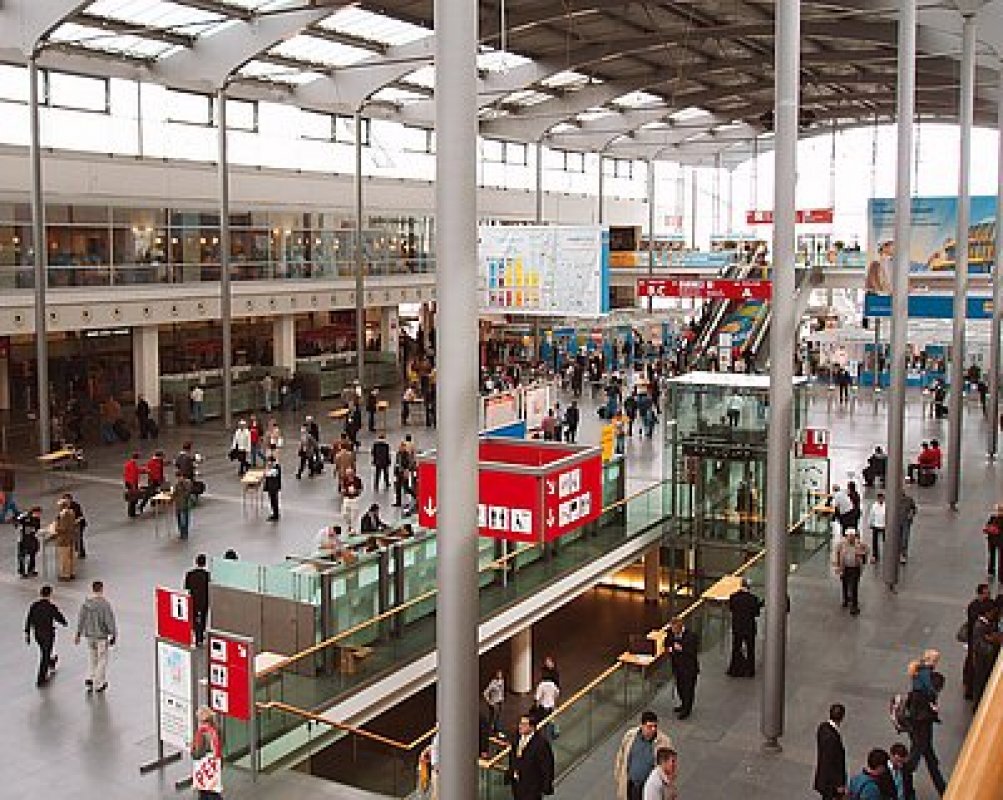

Obr.1: Vstupní hala výstaviště (vchod West)

V prvé části našeho sdělení o mezinárodním veletrhu stavebních strojů BAUMA 2007 jsme se zabývali hlavně automatickým řízením stavebních strojů a jejich komponent [1]. V této druhé části upozorníme na novinky v oblasti geodetické, zejména laserové techniky a příslušných snímačů (detektorů) souvisejících s řízením strojů, které byly vystaveny převážně v halách A1 a A3 [3].

Firma AMA upozornila na laser pro pokládku potrubí, tzv. potrubní laser AC-1. Viditelný laserový svazek má dosah 200 m s automatickým urovnáním ±10 % s rozsahem sklonu -10 % až +40 %. Průměr vnějšího pláště přístroje je 143 mm [6].

Firma ANDROTEC představila RoboStation umožňující 2D měření s obsluhou jednoho pracovníka vhodnou pro měření délek a úhlů, nivelace a měření sklonu, určování volných stanovisek a pod. s přesností nivelace ±1 mm a souřadnic x, y, z s přesností 0,1 mm. Dosah při určování polohy 100 m, při nivelaci až 300 m. Systém připomíná již dříve popsaný systém CAPSY (Computer Aided Positioning System) v 2D a pozdější 3D systém dvou laserových stanic vyvinutý firmou SPECTRA-PRECISION [2].

Firma Apache Technologies nabízí všesměrové detektory BULLSEYE 5 a BULLSEYE 6 určené pro řízení rypadel a planýrovacích strojů s využitím laserové techniky. Typ 6 (obr. 2) s pracovním dosahem 610 m je vhodný též pro automatické řízení. Tato firma vyrábí detektory pro dozery typ TORNADO F1 a řadu přenosných detektorů a další příslušenství [6].


Obr. 2: Detektor Apache BULLSEYE 6

Firma CST/berger má jako novinku ve svém výrobním programu potrubní laser LM PL 20 s dálkovým ovládáním, lasery s rozmítací hlavicí, tzv. rotační lasery typ ALH s automatickým urovnáním ve vodorovném směru a ALHV i se svislým svazkem. Jako novinku uvádějí rotační laser ALHV-G se zeleným svazkem s dosahem až 200 m. Firma nabízí i totální stanice a přenosné dálkoměry [6].

Firma GLUNZ TECHNIK vykazuje široký rozsah geodetických přístrojů včetně laserových a bohatého příslušenství, které jsou popsány v samostatném katalogu [4].

Výrobní program firmy Freiberger Präzisionsmechanik je zaměřen na kompenzátorové nivelační přístroje typu FG-005 a FG-007 a zenitlot FG-L 100. Firma nabízí další nivelační přístroje, teodolity, laserovou techniku a bohaté příslušenství [6].

Firma HILTI představila rotační lasery: PR 20 pro výškové stavby, PR 25 IF pro exteriéry i interiery a PRI 2 pro interiéry. Rotační laser PR 25 IF (obr. 3) má dosah 2–300 m s dálkovým ovládáním do 100 m. Přesnost při 24 °C je ±0,75 mm na 10 m. Detektor PRA 25 obsahuje i dálkové ovládání přijímače na vzdálenost 60 až 100 m. Pro interiery do vzdálenosti 30 m slouží laser PMP 34 s automatickým urovnáním (±5 ° ve vodorovném a svislém směru) se třemi vysílacími svazky. Přenosný dálkoměr PD 42 má dosah 200 m s přesností ±1,0 mm [6].


Obr. 3: Laser HILTI PR 25 IF

Firma NEDO představila miniaturní víceúčelový laser Benjamin a laser s rozmítaným svazkem typ Primus s dálkovým ovládáním. Univerzální automatický laser ECO 500 pro vodorovný i svislý směr je určen pro použití v interieru i exterieru. Manuálně lze docílit sklony ve dvou osách. Firma nabízí bohaté příslušenství včetně elektronických nivelačních latí [6].

Firma NESTLE upozornila na miniaturní laser PLS 90 pro interiery s dosahem 30 m. V nabídce má přístroje a zařízení firem Leica a TOPCON [6].

QBL Baulaser uvedla jako novinku laser QL 320 HVV (obr. 4). Tento přístroj s dosahem 250 m má automatické urovnání ±12 %, kromě využití vodorovného a svislého směru může provažovat a má nastavitelnou skenovací přímku (6 °, 12 °, 24 °, 48 °). Laserový svazek se vždy vrací na původní polohu skenování. Je doplněn dálkovým ovládáním a lze využít při řízení rypadla [6].


Obr. 4: QBL Baulaser QL 320 HVV

Firma PLS představila světovou novinku, miniaturní laser PLS 180, který vytváří dvě kolmé roviny s dosahem 30 m v interieru a 60 m ve volném prostoru. Automatické urovnání na kyvadlovém principu v rozsahu ±6 ° s přesností ±3 mm/10 m. Optický úhel je 180 °.

Firma SOKKIA v oblasti geodetických přístrojů upozornila na totální stanice, GPS systémy včetně software a nivelační přístroje. Zaujala nás bezhranolová totální stanice s integrovaným polním záznamníkem typ SRX (obr. 5), která využívá novou technologii RED-tech. Dosah pro bezhranolové měření je 500 m. Zařízení SOKKIA GSR 2700 ISX slouží jako integrovaný GNSS systém (Global Navigation Satellite System), který kombinuje frekvenční systém GPS a ruský GLONASS a bezdrátové spojení Bluetooth [5]. V oblasti přístrojů pro stavebnictví se firma SOKKIA zaměřuje na laserovou techniku. Ve výrobním programu má lasery pro pokládku potrubí (např. PL 100), přístroje s rozmítací hlavicí, tzv. rotační lasery pro interiery (např. TRIAX MP 400) nebo pro exteriery typu LP 30A a LP 31A. K novinkám patří typ LP 310 s automatickým urovnáním ve vodorovné rovině. Patří sem i provažovací přístroj LV 1 s dosahem 100 m nahoru a 5 m dolů. K detekci laserového záření na stavebním stroji (rypadle) slouží přijímač TRIAX MC 510 [5].


Obr. 5: SOKKIA, totální stanice SRX

Firma SPECTRA PRECISION LASER, vystupující většinou pod hlavičkou firmy TRIMBLE, připravila v oblasti laserové techniky bohatou nabídku. Patří sem nivelační lasery typu LL 200, LL 300, LL 400 a LL 500 s dosahem 300–800 m, lasery pro vodorovný a svislý směr typu 1422, HV 201, HV 301 a HV 401 s dosahem 200–600 m. Dále bodové a přímkové lasery s několikanásobným vysílaným svazkem nebo přenosný dálkoměr HD 50 s dosahem 50 m a přesností 1,5 mm. Technické údaje o těchto laserových přístrojích jsou uvedeny v [6].

Firma THEIS PROFI LASER je zaměřena na laserové přístroje typu HV s automatickým urovnáním s viditelnou laserovou diodou vysílající ve vodorovném a svislém směru. Přístroj má laserovou olovnici a skenovací funkci (bezpečnostní třída 2). Typ HVg (obr. 6) má obdobné vlastnosti, ale je vybaven zeleným laserovým svazkem o značně vyšší účinnosti než při červeném svazku. Je zařazen do bezpečnostní třídy 3R [6]. Firma vyrábí také detektory pro řízení strojů TBE 10 a ve svém výrobním programu má i teodolity a nivelační přístroje.


Obr. 6: THEIS PROFI LASER, typ HVg

Na rozsáhlé volné ploše mimo výstavní haly vystavovaly firmy, které byly zastoupeny i ve výstavních halách, mimo jiné firmy AMMANN, BOMAG, CATERPILLAR, IR-BOBCAT, KOMATSU, LIEBHERR, NEW HOLLAND, WIRTGEN-VÖGELE a další. Na obrázku 7 je expozice firmy LIEBHERR, která vystavovala 75 exponátů na ploše 13 000 m2. Zajímavá je spolupráce této firmy s firmou MIKROFYN [1].


Obr. 7: Volná plocha výstaviště s expozicí firmy LIEBHERR

Firma INGERSOLL RAND (IR) Compad Vehicle Technologies/BOBCAT Europe nabízela na volné ploše univerzální čelní nakladač S 100 na kolovém podvozku, rypadla 425 a 428 (obr. 8) na pásovém podvozku, teleskop T 2250, užitkové vozidlo 2200D, rypadla R 30S a R 35S nebo hydraulická kladiva HB 280 či HB 1180.

Závěr


Obr. 8: Rypadlo na pásovém podvozku typ 428 firmy IR-BOBCAT

Zaměření letošního stavebního veletrhu BAUMA 2007 na novinky v přístrojové technice určené pro automatické řízení a navigaci stavebních strojů se projevilo předvedením nových laserových přístrojů, totálních stanic a systémů GPS a GLONASS, jejichž nedílnou součástí jsou nové softwarové programy jako podstatná složka nového hardware. Přejeme si jejich brzké uplatnění v praxi.

Příští BAUMA se bude konat 19.–25. 4. 2010 na novém výstavišti v Mnichově – Riem.

Literatura

[1] KAŠPAR, M.: Mezinárodní veletrh stavebních strojů BAUMA 2007 v Mnichově (část 1), Stavební technika 3/2007, str. 56–59
[2] KAŠPAR, M.: Novinky v přístrojové technice na veletrhu BAUMA 2001, Stavebnictví a interier 5/2001, str. 68–70
[3]BAUMA 2007. Offizieller Katalog Messe München International 2007
[4] GLUNZ Technik GmbH: Werk fur Vermessungsgeräte, Laser/Elektronik Präzisionsmechanik 2006
[5] SOKKIA General Catalog 2007
[6] Firemní literatura jednotlivých firem
[7] Schlussbericht BAUMA 2007

Článek byl zpracován v rámci grantového projektu 103/06/0617 „Vliv použití progresivní techniky na urychlení technologických a měřících procesů” Grantové agentury ČR.



1 Doc. Ing. Milan Kašpar, CSc., Fakulta stavební ČVUT Praha, e-mail: kaspar@fsv.cvut.cz
Autor: doc. Ing. Milan Kašpar, CSc.
Foto: Milan Kašpar
