Hardox – otěruvzdorný plech

Autor: Ing. Ivan Mika Fotografie: Archiv firmy Kontakt: SSAB Swedish Steel spol. s r.o.

Co je to Hardox? Jaké má vlastnosti? Liší se od ostatních otěruvzdorných ocelí? Kam směřuje jeho vývoj? Na tyto otázky neexistuje krátká a jednoduchá odpověď, přesto se v článku pokusíme alespoň podat základní informace.

V prvé řadě je nutno zdůraznit, že Hardox není jedinou ocelí, ale celou řadou otěruvzdorných ocelí, které se snaží zápasit s abrazí.

V současné době existují tyto oceli Hardox:

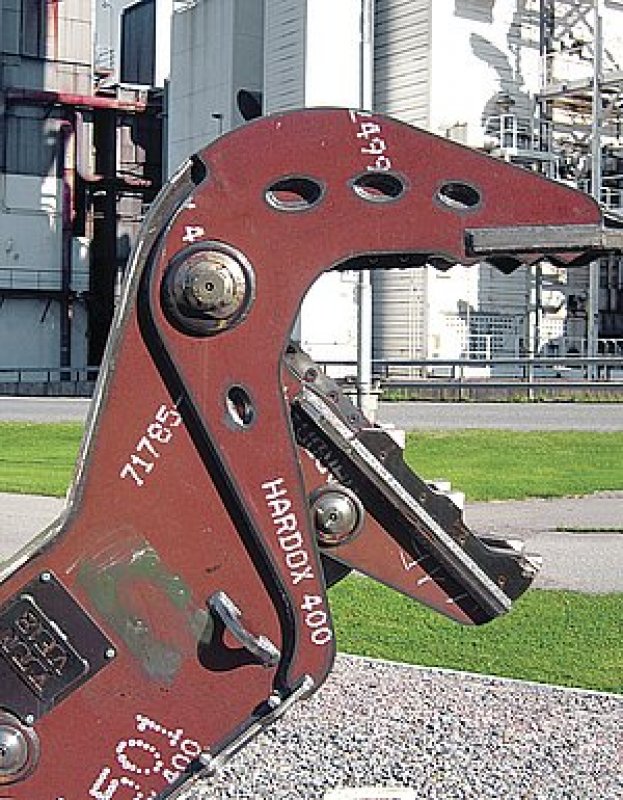

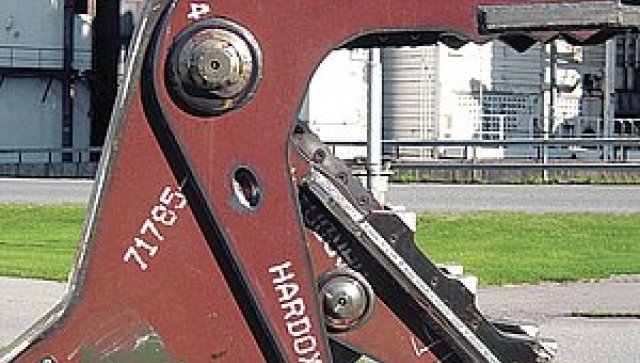

Hardox 400

Otěruvzdorný plech s vysokou úrovní houževnatosti a s natolik příznivými technologickými vlastnostmi, že může být používán jako otěruvzdorný a konstrukční plech současně. Tvrdost 370–430 HB, houževnatost KV = 45 J. Houževnatost všech plechů Hardox se uvádí při -40 °C a pro typickou tloušťku 20 mm (vyjma oceli Hardox HiTuf, kde se jedná o tloušťku 40–100 mm).

Hardox 450

Tento ocelový plech byl původně vyvinut jako odpověď na požadavky výrobců koreb, kteří chtěli vyšší tvrdost než Hardox 400, ale při zachování příznivých technologických vlastností. V současné době se stává novým standardem pro otěruvzdorné oceli. Tvrdost 425–475 HB, houževnatost KV = 40 J. Zvýšení tvrdosti o 50 HB (oproti původnímu standardu „400 HB”) přináší významné zvýšení životnosti, zejména ve středně a výše tvrdých horninách a minerálech. Houževnatost této oceli je vyšší než houževnatost jiných otěruvzdorných ocelí tvrdosti 400 HB. Je to ocel, která umožnila konstrukci bezvýztuhových koreb.

Hardox 500

Ocel pro aplikace, kde vyžadujeme vysokou otěruvzdornost, případně tam, kde tvrdost abraziva přesahuje cca 800 HB. Cenou za vyšší otěruvzdornost je větší, nicméně stále velmi přijatelná, technologická náročnost. I tuto ocel můžeme v menších tloušťkách použít jako konstrukční a otěruvzdornou současně. Tvrdost 470–530 HB, houževnatost KV = 30 J.

Hardox 600

Je pokusem vstoupit s kaleným plechem do oblasti speciálních chromových nebo niklových otěruvzdorných slitin. Při dodržení technologických zásad jeho zpracování lze tento pokus považovat za úspěšný. Tvrdost 570–640 HB, houževnatost KV = 20 J. Vzhledem k tvrdosti 600 HB odolává i v prostředí křemene.

Ve většině případů může Hardox 600 úspěšně konkurovat i 12 % Mn oceli.

Hardox 550

Tento otěruvzdorný plech možná nahradí v budoucnu stávající oceli o tvrdosti 500 HB. Jeho tvrdost je 525–575 HB a houževnatost KV = 30 J je stejná jako u oceli Hardox 500! V současnosti se uplatňuje v recyklačním průmyslu a při výrobě kladiv či při drcení minerálů a recyklátů, kde úspěšně nahrazuje 12 % Mn ocel. Podobně jako u plechu Hardox 450 jde o pokus nabídnout vyšší tvrdost než je stávajících 500 HB u oceli Hardox 500, ale při zachování jejich přijatelných technologických vlastností.

Hardox HiTuf

Je otěruvzdornou ocelí, která ve větších tloušťkách nabízí extrémně vysokou houževnatost. Tato ocel je odpovědí na situace, kde jsou otěruvzdorné díly vystaveny velkým rázům a současně se jedná o díl vyrobený z tlustšího plechu (nad cca 40 mm) s množstvím svarových spojů. Tvrdost 310–370 HB, houževnatost KV = 70 až 95 J.

Co rozhoduje o tom, jak úspěšná bude konkrétní aplikace z otěruvzdorných ocelí?

Nejenom tvrdost rozhoduje o tom, jak úspěšná bude konkrétní aplikace z otěruvzdorných ocelí. Kromě tvrdosti a stejně důležité houževnatosti můžou hrát podstatnou úlohu i vlastnosti jako jsou svařitelnost, tolerance vlastností, rovinnost, ale třeba i dostupnost daného materiálu.

Tvrdost

Výše tvrdosti v podstatě určuje výši otěruvzdornosti dané oceli. Vztah mezi tvrdostí a otěruvzdorností není sice lineární a existuje několik výjimek, nicméně se dá říct, že otěruvzdornost oceli roste s její tvrdostí. Plechy Hardox mají tvrdost od 350 HB (Hardox HiTuf) až po 600 HB (Hardox 600).

Houževnatost

Houževnatost je minimálně stejně důležitou vlastností otěruvzdorné oceli jako její tvrdost. Stejně jako tvrdost, často i houževnatost rozhoduje o životnosti oceli. Není účelné zvolit otěruvzdornou ocel vysoké tvrdosti, pokud její nedostatečná houževnatost způsobí vznik trhlin nebo lom daného dílu během doby jeho provozu. Jestliže tvrdost definuje dobu, kterou ocel v daném prostředí vydrží, pak houževnatost definuje odolnost proti vzniku trhlin nebo případným provozním haváriím. Díky čistotě oceli a jejímu zpracování dosahují oceli Hardox výrazně vyšší vrubové houževnatosti než jiné oceli stejné tvrdosti.

Svařitelnost

Je nejdůležitější technologickou vlastností otěruvzdorných ocelí. Dobrá svařitelnost neboli nízké hodnoty uhlíkového ekvivalentu rozhodují spolu s houževnatostí oceli o odolnosti svarového spoje při dynamickém namáhání daného dílu. U ocelí Hardox se hodnoty uhlíkového ekvivalentu „CEV” pohybují od 0,33 pro tenký plech Hardox 400 až po cca 0,82 pro Hardox 600.

Tolerance

Garantovaný rozsah vlastností (mechanických vlastností, tloušťky plechů, ...) se stává ve spoustě aplikací důležitým parametrem rozhodujícím o kvalitě dané oceli. Pokud se má vyrábět korba z otěruvzdorné oceli tloušťky 8 mm, je rozdíl jestli skutečná tloušťka plechu je 7,9 mm nebo 9,2 mm.

Ačkoliv jsou obě tloušťky podle příslušné normy akceptovalné, nejsou většinou akceptovatelné (například z hlediska hmotnosti korby) pro její uživatele. Taktéž je rozdíl, jestli je například hodnota tvrdosti v rozmezí ±25 HB, nebo ±40 HB. Užší tolerance tvrdosti je důležitá například při ohýbání nebo obrábění otěruvzdorných ocelí.

Většina ocelí Hardox má garantovanou tvrdost v toleranci ±30 HB, oceli Hardox 450 a Hardox 550 pak ±25 HB. Taktéž u tolerancí tlouštěk garantují plechy Hardox výrazně užší rozmezí než příslušná norma. Jestliže norma pro tloušťku plechu 8 mm říká, že tolerance jsou -0,5 mm +1,2 mm, pak Hardox garantuje ±0,5 mm, případně po dohodě ±0,3 mm.

Dostupnost

Dostupnost v případě plechů Hardox znamená, že zákazník může dostat vagón plechů vyválcovaných na míru přímo z hutě, kamión plechů z centrálního skladu v Oxelosundu, plech nebo jeho část z lokálních skladů v ČR, obdélník např. 10 × 360 × 1120 mm nebo např. obrobený polotovar se zahloubenými dírami od našich partnerských firem.

Rovinnost

Kvalita povrchu a rovinnost se stávají u otěruvzdorných plechů v některých aplikacích důležitými vlastnostmi. Ačkoliv většinou nemají žádný vliv na užitnou hodnotu výrobku, může být kvalita povrchu v mnoha případech předmětem diskuse při přejímání příslušného dílu nebo výrobku. Tento trend je zřejmý u uživatelů koreb a „žluté” techniky obecně. Všechny plechy Hardox ze skladu mají tryskaný a primerovaný povrch a jejich rovinnost je výrazně lepší, než vyžaduje příslušná norma.

Závěrem

Hardox by neměl být jen konkrétní otěruvzdorný plech. Hardox je určitým konceptem jak zvítězit nebo alespoň bojovat s abrazí.

Samotný konkrétní plech nebo díl z oceli Hardox by měl být až poslední částí řešení, jíž by mělo předcházet zodpovězení otázek „jaký Hardox zvolit pro danou aplikaci (případně zda je Hardox pro daný účel vůbec vhodný), jak ho zpracovat, je-li efektivnější daný díl vyrábět nebo si ho nechat vyrobit, jakou technologii případně zvolit, aby nebyla ovlivněna funkčnost dílu”.

Kontakty:
SSAB Swedish Steel spol. s r.o.
Spartakovců 3, 708 00 Ostrava-Poruba
Tel.: +420 596 939 487
Fax: +420 596 939 486
E-mail: ivan.mikassab.com
http://www.ssab.cz
(aktualizace kontaktu: 1. 5. 2011)
